Abzw Böhl-Iggelheim
Die nachfolgenden Abschnitte enthalten Informationen zur Abzweigstelle Böhl-Iggelheim.
Inhaltsüberblick
Stammdaten
In den folgenden Abschnitten finden sich die Stammdaten der Abzweigstelle.Betriebliche Kenndaten
Betriebliche Kenndaten erlauben die Identifizierung der Abzweigstelle in Form feststehender Begriffe, Abkürzungen, Zahlen oder Ziffern-/Buchstabenfolgen. Dabei werden grundsätzlich alle denkbaren Kenngrößen angegeben. Dies gilt unabhängig davon, ob sie während der Nutzungszeit der Betriebsstelle bereits anwendbar oder existent waren. Damit soll eine Zu- bzw Einordnung basierend auf den heutigen Verhältnissen ermöglicht werden. Die Angabe der Streckennummern (VzG, KBS, La etc.) bezieht sich alle am Abzweig beteiligten Strecken.Kenngröße | Erläuterung |
Art | Abzweigstelle |
Bezeichnung | Böhl-Iggelheim |
Streckenkilometer | 90,918 |
Status | ◆ in Betrieb |
VzG-Strecke | 3280, 3401 |
Kursbuchstrecke | 665.1-2, 670 |
La-Strecke | 212, 214 [1] [2] [3] [4] [5] |
DS 100 | RBOA |
ESTW-Stellbereichsnummer | 4 [6] |
Bedeutung der Richtungsanzeiger und Richtungsvoranzeiger
Die Bedeutung der durch die Signale Zs 2 bzw. Zs 2v signalisierten Richtungsbuchstaben ist aus folgender Tabelle ersichtlich.Zuständigkeiten
Aus den Zuständigkeiten ergeben sich Hinweise zur verwaltungsinternen Stellung der Abzweigstelle. Die entsprechenden Gliederungsebenen werden über die reine Betriebsperiode der Betriebsstelle hinaus ausgedehnt: Es werden alle jeweilig zutreffenden Merkmale angegeben. Damit wird ein möglichst vollumfängliches Bild erhalten und gleichzeitig ein Vergleich mit der heutigen Situation ermöglicht. Letzteres ist insbesondere für Betriebsstellen von Bedeutung, die mittlerweile bereits stillgelegt oder gar abgebaut sind.Ebene | Bezeichnung |
Direktion |
bis 31.12.1869 Direktion der Pfälzischen Ludwigsbahn-Gesellschaft
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
01.01.1870-31.12.1908 Direktion der Pfälzischen Eisenbahnen [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] 01.01.1909-1920 Königliche Eisenbahndirektion Ludwigshafen (Rhein) [31] [32] [33] 1920-05.07.1922 Eisenbahndirektion Ludwigshafen (Rhein) [34] [35] 06.07.1922-31.03.1937 Reichsbahndirektion Ludwigshafen (Rhein) [36] [37] [38] 01.04.1937-31.07.1946 Reichsbahndirektion Mainz [39] [40] [41] [42] [43] [44] [45] [46] 01.08.1946-01.04.1953 Eisenbahndirektion Mainz [47] [48] [49] [50] [51] [52] 01.04.1953-31.07.1971 Bundesbahndirektion Mainz [53] [54] [55] 01.08.1971-31.12.1993 Bundesbahndirektion Karlsruhe [56] [57] [58] |
Betriebsamt |
1928 Ludwigshafen (Rhein)
[59]
1933 Neustadt (Haardt) [60] 1938 Neustadt (Weinstraße) [61] 1944 Neustadt (Weinstraße) [62] |
Bauamt | 1928 Ludwigshafen (Rhein) [63] |
Maschinenamt |
1928 Ludwigshafen (Rhein)
[64]
1933 Ludwigshafen (Rhein) [65] 1938 Ludwigshafen (Rhein) [66] 1944 Ludwigshafen (Rhein) [67] |
Verkehrsamt |
1933 Ludwigshafen (Rhein)
[68]
1938 Ludwigshafen (Rhein) [69] 1944 Ludwigshafen (Rhein) [70] |
Bahnmeisterei | Mai 1974 Ludwigshafen (Rhein) [71] |
Regionalbereich | 2021 Südwest [72] |
Geografische und politische Zuordnung
Die geografischen und politischen Merkmale runden das rein bahnbetriebliche Bild der vorangegangenen Abschnitte ab. Die entsprechenden Gliederungsebenen werden über die reine Betriebsperiode der Betriebsstelle hinaus ausgedehnt: Es werden alle jeweilig zutreffenden Merkmale angegeben. Damit wird ein möglichst vollumfängliches Bild erhalten und gleichzeitig ein Vergleich mit der heutigen Situation ermöglicht. Letzteres ist insbesondere für Betriebsstellen von Bedeutung, die mittlerweile bereits stillgelegt oder gar abgebaut sind.Ebene | Bezeichnung |
Staat |
bis 06.11.1918 Königreich Bayern 07.11.1918-22.05.1949 Deutsches Reich ab 23.05.1949 Bundesrepublik Deutschland |
Bundesland |
bis 31.12.1837 Rheinkreis 01.01.1838-29.08.1846 Rheinpfalz ab 30.08.1946 Rheinland-Pfalz |
Landkreis |
bis 1862 Landkommissariat Speyer 1862-1886 Bezirksamt Speyer 1886-1938 Bezirksamt Ludwigshafen (Rhein) 1939-31.12.2003 Ludwigshafen am Rhein ab 01.01.2004 Rhein-Pfalz-Kreis |
Kommune |
bis 06.06.1969 Gemeinde Böhl ab 07.06.1969 Gemeinde Böhl-Iggelheim |
Infrastruktur
Die nachfolgenden Übersichten ermöglichen einen Überblick über infrastrukturelle Gegebenheiten der Abzweigstelle.Signale
In nachfolgender Übersicht sind die Signale der Abzweigstelle aufgeführt.VzG | Streckenkilometer | Bezeichnung | Bauart | Funktion | Richtung | von | bis |
3280 | __,___ | 51 [73] | Ks | Bksig Ri L oder S [74] | Abzw Limburgerhof oder Schifferstadt | __.11.2003 [75] | 02.08.2014 |
3280 | 90,493 [76] | 51 [77] | Ks | Bksig Ri L oder S [78] | Abzw Limburgerhof oder Schifferstadt | 03.08.2014 | heute |
3280 | __,___ | 53 [79] | Ks | Bksig Ri L oder S [80] | Abzw Limburgerhof oder Schifferstadt (Gegengleis) | __.11.2003 [81] | 02.08.2014 |
3280 | 90,493 [82] | 53 [83] | Ks | Bksig Ri L oder S [84] | Abzw Limburgerhof oder Schifferstadt (Gegengleis) | 03.08.2014 | heute |
3280 | 91,500 [85] | 52 [86] | Ks | Bksig [87] | Abzw Limburgerhof – Haßloch (Pfalz) | __.11.2003 [88] | heute |
3280 | 91,500 [89] | 50 [90] | Ks | Bksig [91] | Abzw Limburgerhof – Haßloch (Pfalz) (Gegengleis) | __.11.2003 [92] | heute |
3401 | 91,500 [93] | 82 [94] | Ks | Bksig [95] | Schifferstadt – Haßloch (Pfalz) | __.11.2003 [96] | heute |
3401 | 91,500 [97] | 80 [98] | Ks | Bksig [99] | Schifferstadt – Haßloch (Pfalz) (Gegenrichtung) | __.11.2003 [100] | heute |
Stellwerke
In folgender Darstellung sind die Stellwerke der Betriebsstelle aufgeführt.Bezeichnung | Typ | Steuerung | zuständiger Fahrdienstleiter | von | bis |
Neustadt | El L90 | ESTW-UZ | Neustadt 3 [101] | __.11.2003 | heute |
Chronik und Ereignisse
Die nachfolgende Liste enthält eine chronologische Auflistung verschiedener Ereignisse, die im Bezug zur betrachteten Abzweigstelle stehen.Jahr/Datum | Ereignis |
__.11.2003 | Inbetriebnahme [102] |
03.08.2014 | Inbetriebnahme der in ihrer Position um wenige Meter Richtung Osten verschobenen Signale 51 und 53 sowie der zugehörigen Vorsignale im Zuge der Inbetriebnahme der Üst Holzweg |
Beschreibung
Die Abzweigstelle Böhl-Iggelheim wurde im Zuge des Baus der Umfahrung Schifferstadt errichtet. An ihr zweigen die Gleise der Umfahrung in nördlicher Richtung ab (VzG-Strecke 3280), während die Altbaustrecke abzweigend in südlicher Richtung weitergeführt ist (VzG-Strecke 3401). Dementsprechend kann die Betriebsstelle in Richtung Umfahrung mit der zulässigen Höchstgeschwindigkeit befahren werden, während bei der Fahrt über Schifferstadt im abzweigenden Strang nur 100 km/h zulässig sind. Zusätzlich erlaubt die Betriebsstelle signalisierte Wechsel vom Regel- in das Gegengleis.
Die Einrichtung der Üst Holzweg erforderte die Anpassung der Signalanlagen aus Richtung Haßloch (Pfalz). Dies umfasste zum einen den Bau eines separaten Vorsignals für Bksig 51 anstelle des bisher genutzten Mehrabschnittssignals. Zum anderen wurden die Blocksignale 51 und 53 in ihrer Position um wenige Meter Richtung Osten verschoben.

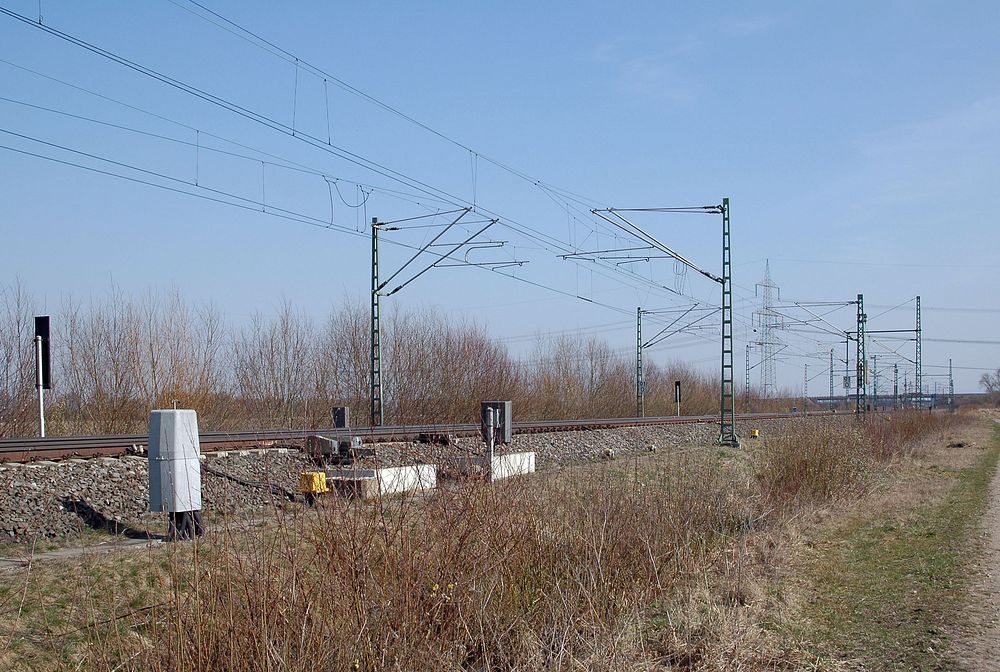

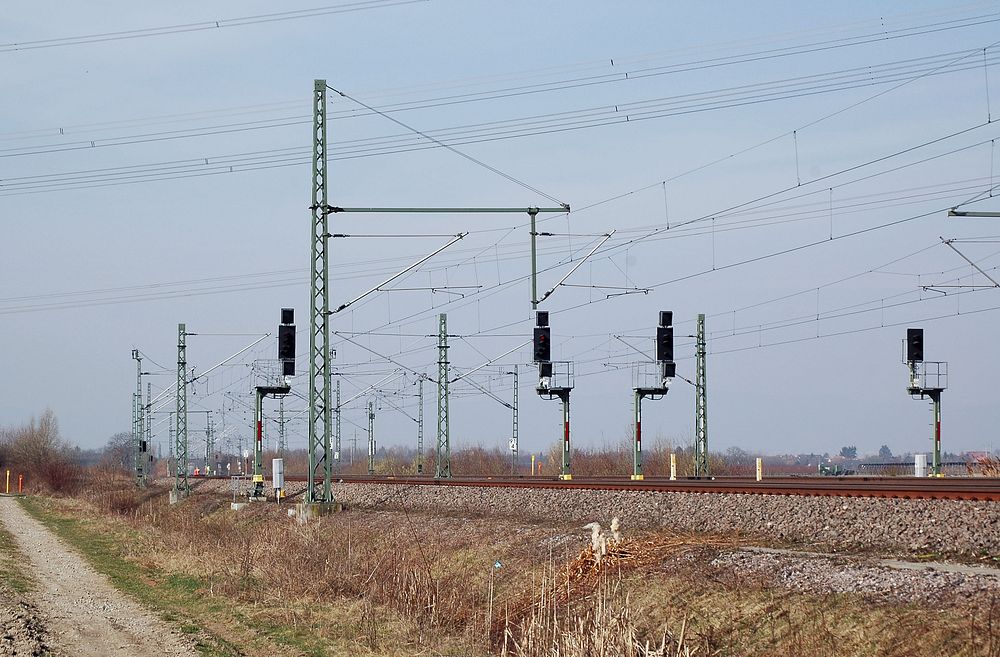

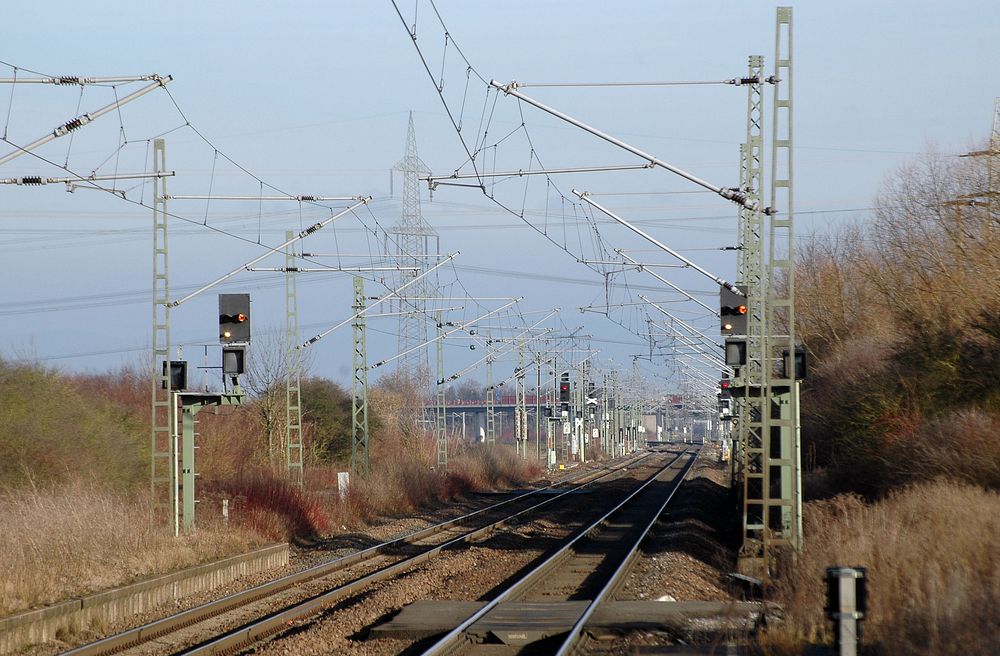

Fotos
Die nachfolgenden Aufnahmen vermitteln einen visuellen Eindruck der Abzweigstelle.Gleis- und Lagepläne
Nachfolgend finden sich Gleispläne der Abzweigstelle. Dabei handelt es sich entweder um Originale oder um Pläne, die auf Basis eines Originalplans erstellt wurden.Quellen und Anmerkungen
