Abzw Limburgerhof

Die nachfolgenden Abschnitte enthalten Informationen zur Abzweigstelle Limburgerhof.

Stammdaten

In den folgenden Abschnitten finden sich die Stammdaten der Abzweigstelle.

Betriebliche Kenndaten

Betriebliche Kenndaten erlauben die Identifizierung der Abzweigstelle in Form feststehender Begriffe, Abkürzungen, Zahlen oder Ziffern-/Buchstabenfolgen. Dabei werden grundsätzlich alle denkbaren Kenngrößen angegeben. Dies gilt unabhängig davon, ob sie während der Nutzungszeit der Betriebsstelle bereits anwendbar oder existent waren. Damit soll eine Zu- bzw Einordnung basierend auf den heutigen Verhältnissen ermöglicht werden. Die Angabe der Streckennummern (VzG, KBS, La etc.) bezieht sich alle am Abzweig beteiligten Strecken.

Bedeutung der Richtungsanzeiger und Richtungsvoranzeiger

Die Bedeutung der durch die Signale Zs 2 bzw. Zs 2v signalisierten Richtungsbuchstaben ist aus folgender Tabelle ersichtlich.

Zuständigkeiten

Aus den Zuständigkeiten ergeben sich Hinweise zur verwaltungsinternen Stellung der Abzweigstelle. Die entsprechenden Gliederungsebenen werden über die reine Betriebsperiode der Betriebsstelle hinaus ausgedehnt: Es werden alle jeweilig zutreffenden Merkmale angegeben. Damit wird ein möglichst vollumfängliches Bild erhalten und gleichzeitig ein Vergleich mit der heutigen Situation ermöglicht. Letzteres ist insbesondere für Betriebsstellen von Bedeutung, die mittlerweile bereits stillgelegt oder gar abgebaut sind.

Geografische und politische Zuordnung

Die geografischen und politischen Merkmale runden das rein bahnbetriebliche Bild der vorangegangenen Abschnitte ab. Die entsprechenden Gliederungsebenen werden über die reine Betriebsperiode der Betriebsstelle hinaus ausgedehnt: Es werden alle jeweilig zutreffenden Merkmale angegeben. Damit wird ein möglichst vollumfängliches Bild erhalten und gleichzeitig ein Vergleich mit der heutigen Situation ermöglicht. Letzteres ist insbesondere für Betriebsstellen von Bedeutung, die mittlerweile bereits stillgelegt oder gar abgebaut sind.

Infrastruktur

Die nachfolgenden Übersichten ermöglichen einen Überblick über infrastrukturelle Gegebenheiten der Abzweigstelle.

Signale

In nachfolgender Übersicht sind die Signale der Abzweigstelle aufgeführt.

Stellwerke

In folgender Darstellung sind die Stellwerke der Betriebsstelle aufgeführt.

Chronik und Ereignisse

Die nachfolgende Liste enthält eine chronologische Auflistung verschiedener Ereignisse, die im Bezug zur betrachteten Abzweigstelle stehen.

Beschreibung

Die Abzweigstelle Limburgerhof wurde im Zuge des Baus der Umfahrung Schifferstadt errichtet. An ihr treffen die Gleise der Altbaustrecke (VzG-Strecke 3401) und der Umfahrung Schifferstadt (VzG-Strecke 3280) wieder zusammen. Züge auf den Gleisen der Umfahrung konnten die Betriebsstelle bis zu deren Umbau (siehe Folgeabschnitt) mit der zulässigen Höchstgeschwindigkeit befahren. Züge auf der Altbaustrecke konnten dagegen nur mit 80 km/h die abzweigenden Weichenverbindungen befahren. Die Weichenverbindungen sind dabei in Lage und Ausführung in etwa identisch mit denen des ehemaligen Bahnhofs Limburgerhof.
Zwischen 2010 und 2013 wurde der Streckenabschnitt zwischen Abzw Limburgerhof und Ludwigshafen-Rheingönheim dreigleisig ausgebaut. Dies erforderte ebenfalls einen Umbau der Abzweigstelle Limburgerhof. Seit Anfang 2013 können Züge auf der Altbaustrecke aus Richtung Schifferstadt mit der zulässigen Höchstgeschwindigkeit zweigleisig in Richtung Ludwigshafen-Rheingönheim fahren, ohne das Gleis zu wechseln. Gleiches gilt für die Gegenrichtung: Hier ist nun kein Verlassen der Altbaustrecke mehr über Weichen im abzweigenden Strang erforderlich. Die zweigleisige Umfahrung Schifferstadt und damit die VzG-Strecke 3280 wird im Abzw Limburgerhof über eine Schnellfahrweiche mit beweglichem Herzstück (Weiche 517) zu einer eingleisigen Strecke und führt als drittes Gleis parallel zur zweigleisigen VzG-Strecke 3401 bis zur Betriebsstelle Ludwigshafen (Rhein) Überleitung Süd. Darüber hinaus ist seit dem Umbau eine Überleitung von Zügen der Altbaustrecke auf die S-Bahn-Strecke und umgekehrt möglich. Hierfür dienen die Weichenverbindungen 511-512, 513-514 und 515-516 (siehe Gleisplan). Züge auf der VzG-Strecke 3280 können beispielsweise auf die VzG-Strecke 3401 übergeleitet werden und so in Richtung Ludwigshafen (Rhein) Hbf oder Schifferstadt umgeleitet werden. Nach dem Umbau sind die Weichenverbindungen in abzweigender Stellung in der Regel mit 100 km/h befahrbar.
Der Umbau der Betriebsstelle erfolgte über mehrere infrastrukturelle Zwischenzustände.

Fotos

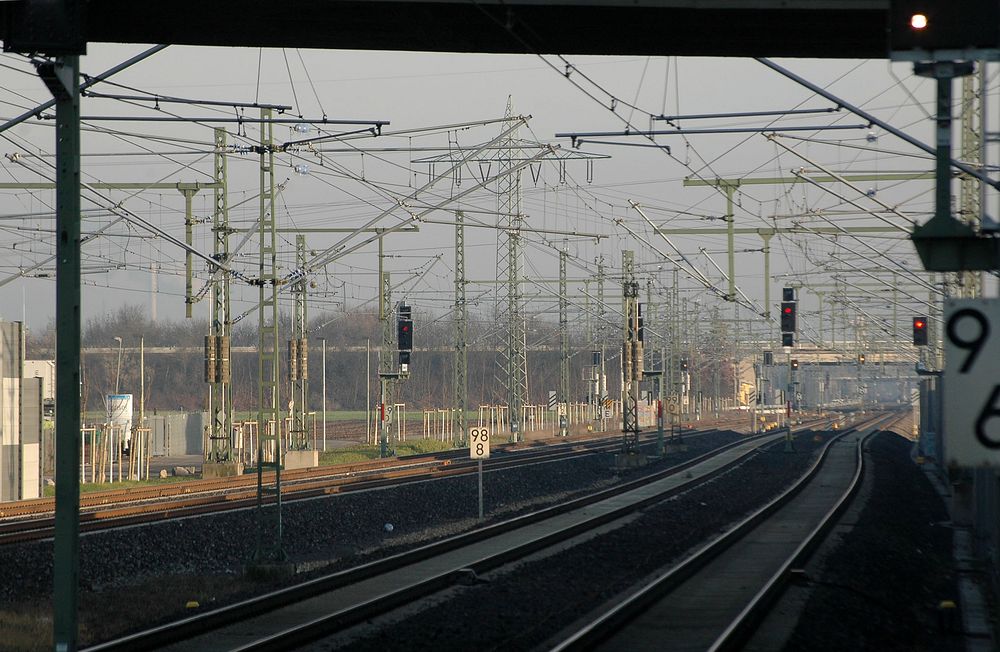

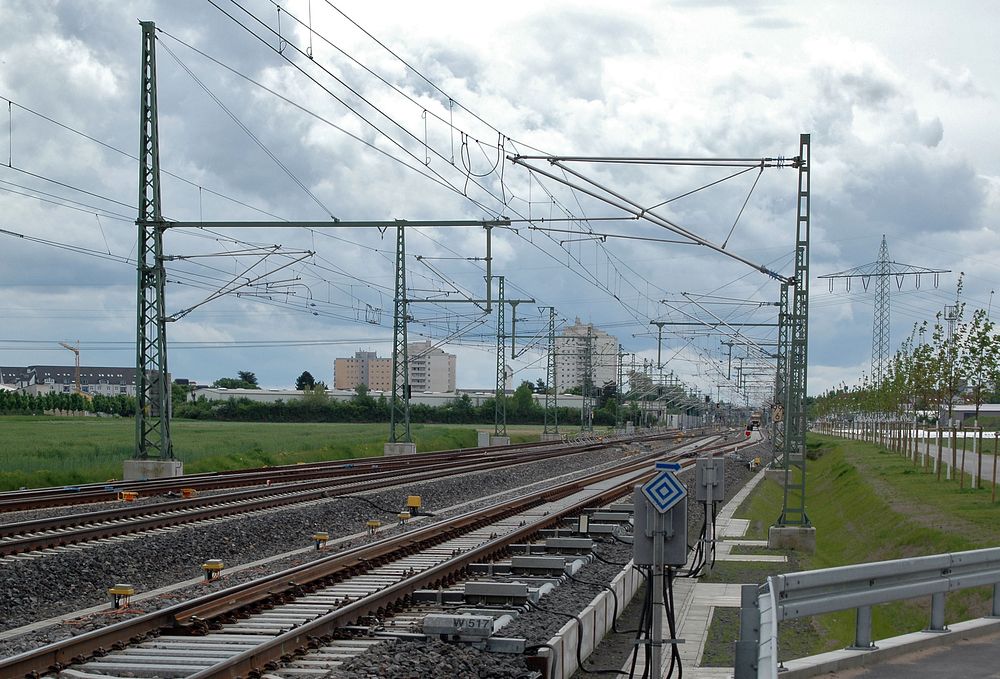

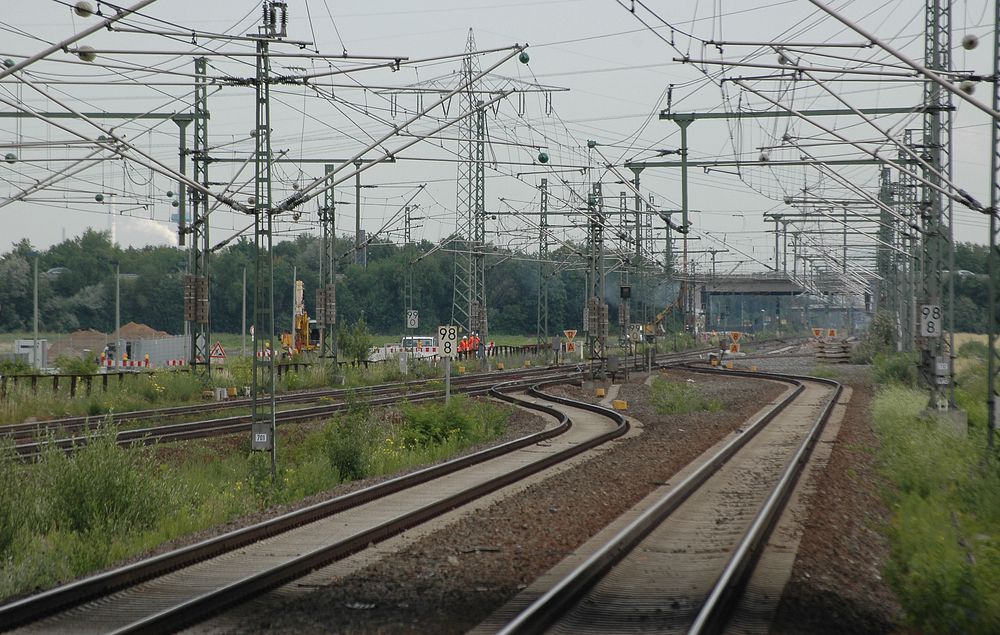

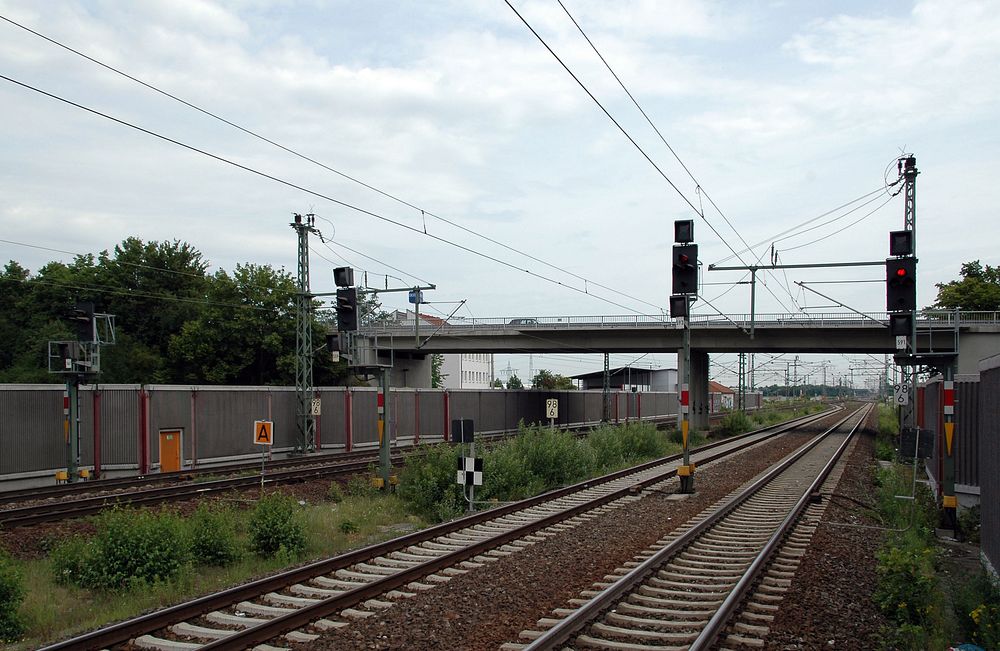

Die nachfolgenden Aufnahmen vermitteln einen visuellen Eindruck der Abzweigstelle.

Gleis- und Lagepläne

Nachfolgend finden sich Gleispläne der Abzweigstelle. Dabei handelt es sich entweder um Originale oder um Pläne, die auf Basis eines Originalplans erstellt wurden.
